天赋工具GENIUS工业级数显式电子扭力扳手力矩扳手面板化操作界面
适用于：1434N10、1434N20 工业数字扭矩扳手

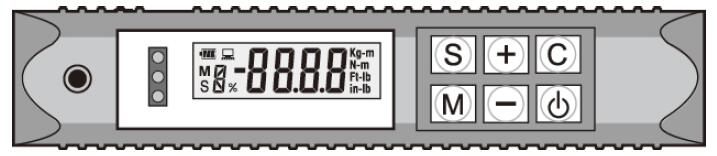

本节将介绍液晶显示屏面板和按钮的操作说明。如图 1 所示，该面板包括液晶显示屏和 6 个按钮。液晶显示屏显示扭矩值和可通过按钮操作的设置。报警蜂鸣器指示扳手扭矩的检测状态。
一. 按钮功能说明
各按钮的功能如下：
1.电源按钮（ON）：此按钮用作电源开关，也用于温度补偿等功能。当电源关闭时，按下此按钮可开启电源。当电源开启时，系统将自动进行温度补偿并调整扭矩比例系数，这一过程大约需要 2 - 3 秒。
2.记忆按钮（M）：按下此按钮可调用 100 组历史扭矩值和参数。结合 “+/-” 按钮可重复 M0→M1→M2→M3……M99→M0→M1…… 的循环。按下 M 或 “+” 按钮，设置编号将增加，同时按下 C 按钮可返回 “正常扭矩检测模式”。
3.设置按钮（S）：设置按钮用于调用默认扭矩值，或编辑默认扭矩值和参数。按下 S 按钮一次可调用默认扭矩值，结合 “+/-” 按钮可重复 S0→S1→S2→S3……S9→S0→S1…… 的循环。第二次按下可编辑默认扭矩值和参数。在使用前，可设置 10 组参数（0...9） 。按下 S 按钮第三次可设置公差百分比。按下第四次可设置单位（Kg - m，N - m，Ft - lb，In - lb）。按下第五次可设置公差，再次按下可结束该程序。
4.确认按钮（C）：在 S 和 M 模式下，按下 C 按钮可返回 “正常扭矩检测模式”。在正常扭矩检测 N 模式下，按下 C 按钮可将检测值归零。长按 C 按钮超过 2 秒，将返回 N 模式初始显示并选择设置 #0。
5.“+” 按钮：用于增加设置编号值，以及定义扭矩默认值、各参数值和单位等。
6.“-” 按钮：用于减少设置编号值，以及定义扭矩默认值、各参数值和单位等。
二. 单位操作说明
本节将重点介绍不同功能的主要操作步骤，单位操作说明如下：
1.电源开关：在关机状态下，按下 “ ” 按钮开启电源。如果没有扭矩操作，且所有按钮在最后一次操作后超过 65 秒未被按下，电源将自动关闭（实际上，系统只是进入低功耗睡眠模式）。
2.温度补偿：在睡眠模式下，按下 “” 按钮唤醒设备，进行温度补偿并调整扭矩比例系数，然后返回扭矩检测 N 模式。
3.N 模式（正常扭矩检测模式）：
a. 如果偏差范围大于预设偏差范围，黄色指示灯将闪烁。
b. 如果偏差范围在预设偏差范围内，绿色指示灯将闪烁。
c. 如果偏差范围在预设偏差范围以下，红色指示灯将闪烁。
d. 长按 C 按钮超过 2 秒，将返回 N 模式初始显示并选择设置 #0。
4.报警蜂鸣器功能：
a. 当扭矩范围接近用户预设的准确范围的 75% 时，用户会听到蜂鸣声，提醒扭矩范围接近预设的准确扭矩范围。
b. 当扭矩范围更接近准确的预设扭矩范围时，报警蜂鸣器的声音将变短且急促。
5.电源状态指示灯：在液晶显示屏的左上角，有一个 “电池” 图标，用于指示电源状态，即电量低或满电。
6.请勿使用标有 “低自放电产品” 的电池 。
|
